Īss ievads
Kompresijas slodzes devējs ir kolonnas formas svēršanas sensors, kas paredzēts, lai mērītu spēku, kas pielikts pa vienu asi, un to parasti izmanto lielas noslodzes-svēršanas sistēmās.
Funkcija
1. Liela ietilpība un konstrukcijas stingrība, padarot to ideāli piemērotu lielām slodzēm.
2. Saspiešanas slodzes elementam ir lieliska izturība pret sānu spēkiem un ārpus-ass slodzi.
3. Kompresijas slodzes elements ir izgatavots no nerūsējošā tērauda vai sakausējuma konstrukcijas, kas nodrošina ilgu kalpošanas laiku
Pamata specifikācija
| Slodzes diapazons |
5t-450t |
| Nominālā jauda (mV/V) | 2,00±0,005 Vai pielāgots pēc pieprasījuma |
| Visaptveroša kļūda | ±0,02% FS |
| Ieejas/izejas pretestība (Ω) | 450±5/480±5 |
| Vada specifikācijas garums | Φ6 (7.5) X 9M Vai pielāgots pēc pieprasījuma |
| Elektroinstalācijas metode | Sarkans --------Uztraukums+ Melns--------Uztraukums- Zaļš-----Signāls+ Balts -------Signāls- |
Pieteikums
Modeļa ZH-CT1 detalizētā specifikācija
|
Jauda |
5t-450t |
Materiāls |
Leģētais tērauds/nerūsējošais tērauds |
|
Nominālā jauda (mV/V) |
2.00±0.005 Vai pielāgots pēc pieprasījuma |
Ne{0}}linearitāte |
±0,02% FS |
|
Histerēze |
±0,02% FS |
Atkārtojamība |
±0,01% FS |
|
Slīdēšana (30 minūtes) |
±0,02% FS |
Nulles bilance |
±1,00%FS |
|
Temperatūras ietekme uz nulli |
±0,02%FS/10 grādi |
Temperatūras ietekme uz izvadi |
±0,02%FS/10 grādi |
|
Ieejas pretestība (Ω) |
450±5 |
Izejas pretestība (Ω) |
480±5 |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 5000MΩ |
Uzbudinājuma spriegums |
5 V–10 V (līdzstrāva) |
|
Kompensēts temperatūras diapazons |
-10~+50 grādi |
Darba temperatūras diapazons |
-20~+60 grādi |
|
Droša pārslodze |
120% FS |
Pārraušanas iekraušana |
150% FS |
|
Kabelis |
Φ6 (7.5) X 9M Vai pielāgots pēc pieprasījuma |
Kabeļa krāsas kods |
Ievade: sarkans+melns- Izvade: zaļš+balts- |

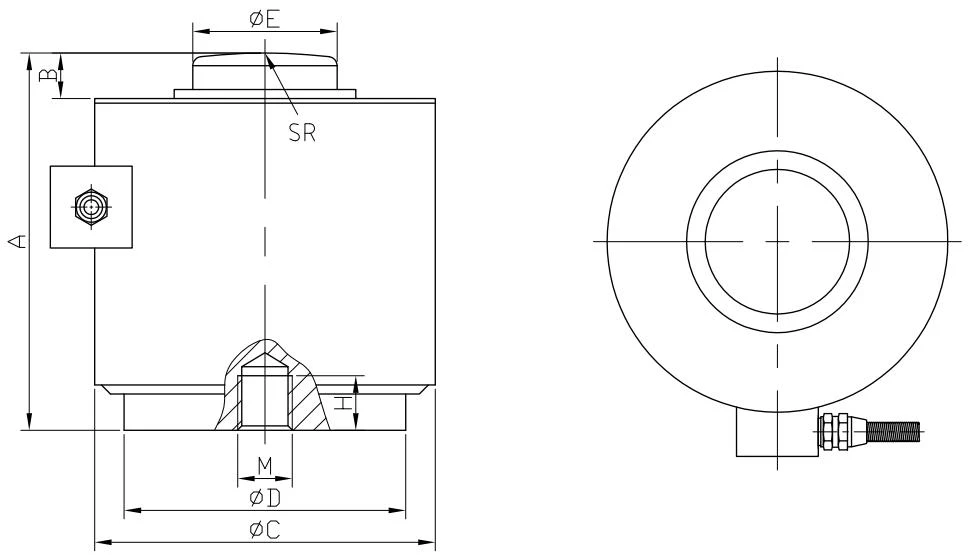

Kontūras diagramma
Konkrētu izmēru tabula
|
Novērtēts slodze(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
