Īss ievads
Pateicoties spēcīgajai pretestībai pret sānu spēkiem un ekscentrisku slodzi, dubultā -gala bīdes sijas slodzes elements nodrošina uzticamus un precīzus mērījumus pat skarbā rūpnieciskā vidē un augstās-jaudas prasības. Tā izturīgais dizains padara to īpaši labi-piemērotu tvertnes slodzes elementam, kur stabila veiktspēja ir ļoti svarīga, lai precīzi un konsekventi uzraudzītu beramā materiāla svaru.
Funkcija
1. Augsta sānu spēka pretestība — dubultā-gala bīdes sijas dizains efektīvi iztur sānu un ekscentriskas slodzes, nodrošinot precīzus rādījumus slodzes šūnu lietojumos.
2. Izturīga konstrukcija skarbiem apstākļiem — tā ir izstrādāta izturīgi, saglabā precizitāti prasīgos rūpnieciskos apstākļos, padarot to ideāli piemērotu tvertņu slodzes šūnu sistēmām.
3. Konsekventa precizitāte pie lielām ietilpībām – nodrošina stabilu veiktspēju pie lielas slodzes, kas ir ļoti svarīga uzticamai svara kontrolei tvertņu slodzes šūnu iekārtās.
Pamata specifikācija
| Slodzes diapazons | 5-200 klb |
| Nominālā jauda (mV/V) | 3mV/V |
| Visaptveroša kļūda | 0.03% |
| Ieejas/izejas pretestība (Ω) | 700±10/700±5 |
| Vada specifikācijas garums | Φ5(6)* 9m Vai pielāgots pēc pieprasījuma |
| Elektroinstalācijas metode | Sarkans --------Uztraukums+ Melns--------Uztraukums- Zaļš-----Signāls+ Balts -------Signāls- |
Pieteikums
Kalnrūpniecības un karjeru darbībai šī slodzes mērvienība ir integrēta izturīgās svēršanas tiltu sistēmās, lai precīzi izmērītu pašizgāzēju un konveijera lentes slodzi skarbos āra apstākļos. Tas ir arī labi-piemērots tvertņu slodzes šūnu lietojumiem, nodrošinot uzticamus svara datus beztaras materiālu uzglabāšanai un pārsūtīšanai rūpnieciskos apstākļos.
Modeļa ZH-DS7 detalizētā specifikācija
|
Jauda |
5-200 klb |
Materiāls |
Leģētais tērauds/nerūsējošais tērauds |
|
Nominālā jauda (mV/V) |
3.0±0.01 |
Ne{0}}linearitāte |
±0,03% FS |
|
Histerēze |
±0,03% FS |
Atkārtojamība |
±0,02% FS |
|
Slīdēšana (30 minūtes) |
±0,03% FS |
Nulles bilance |
±1,00%FS |
|
Temperatūras ietekme uz nulli |
±0,03%FS/10 grādi |
Temperatūras ietekme uz izvadi |
±0,03%FS/10 grādi |
|
Ieejas pretestība (Ω) |
700±10 |
Izejas pretestība (Ω) |
700±5 |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 5000MΩ |
Uzbudinājuma spriegums |
5 V–10 V (līdzstrāva) |
|
Kompensēts temperatūras diapazons |
-10~+50 grādi |
Darba temperatūras diapazons |
-20~+60 grādi |
|
Droša pārslodze |
120% FS |
Pārraušanas iekraušana |
150% FS |
|
Kabelis |
Φ5(6)* 9M Vai pielāgots pēc pieprasījuma |
Kabeļa krāsas kods |
Ievade: sarkans+melns- Izvade: zaļš+balts- |

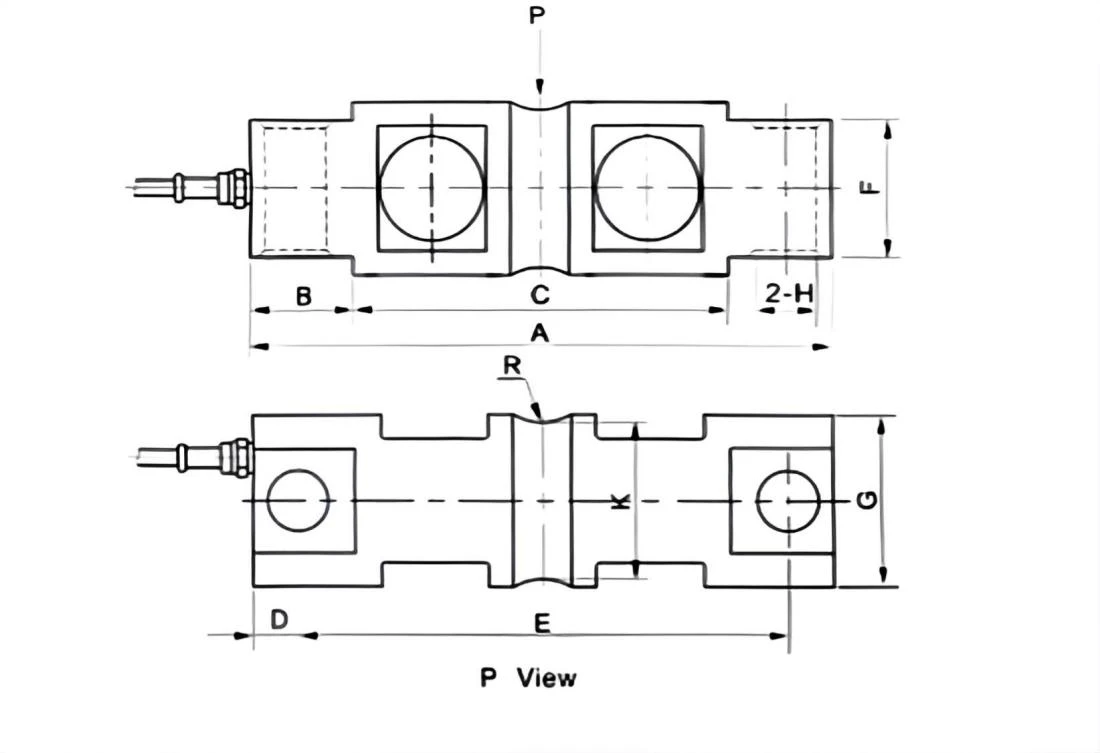

Kontūras diagramma
Konkrētu izmēru tabula
|
Nominālā slodze (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
