Īss ievads
Šāda veida slodzes devām uz bīdes sijām tiek izmantoti deformācijas mērītāji, lai noteiktu vertikālās slodzes un pārvērstu tās elektriskos signālos, padarot to par galveno komponentu kravas automašīnu mēroga slodzes devā un plaši izmanto kravas automašīnu svaros, tvertņu svēršanā un lielos platformas svaros.
Funkcija
1. Izgatavots no augstas -stiprības leģētā tērauda, divpusējā-gala bīdes sijas slodzes elements nodrošina izcilu izturību un izturību pret koroziju, padarot to ļoti uzticamu kravas automašīnu sistēmās, kas pakļautas skarbām vidēm.
2. Leģētā tērauda konstrukcija uzlabo konstrukcijas stingrību un noguruma pretestību, ļaujot dubultā-gala bīdes sijas slodzes elementam saglabāt mērījumu precizitāti ilgstoši-izmantojot prasīgos kravas automašīnu mēroga slodzes elementu lietojumos.
3. Ar izcilām mehāniskajām īpašībām leģētais tērauds ļauj dubultā-gala bīdes sijas slodzes elementam izturēt lielas triecienslodzes un pārslodzes apstākļus, nodrošinot stabilu veiktspēju izturīgās kravas automašīnu mēroga slodzes šūnu instalācijās.
Pamata specifikācija
| Slodzes diapazons | 10-75klb |
| Nominālā jauda (mV/V) | 3,0±0,01 mV/V |
| Visaptveroša kļūda | 0.03% |
| Ieejas/izejas pretestība (Ω) |
700±10Vai pielāgots pēc pieprasījuma/700±5 |
| Vada specifikācijas garums |
Φ6 X 10m Vai pielāgots pēc pieprasījuma |
| Elektroinstalācijas metode | Sarkans --------Uztraukums+ Melns--------Uztraukums- Zaļš-----Signāls+ Balts -------Signāls- |
Pieteikums
Lauksaimniecības un pārtikas pārstrādes uzņēmumos dubultā -gala bīdes sijas slodzes elementi ir gan svēršanas tilta slodzes elementu, gan kravas automašīnu mēroga slodzes elementu būtiska sastāvdaļa, lai uzglabāšanas un sūtīšanas laikā precīzi izmērītu beztaras graudu, barības vai šķidrās sastāvdaļas.
Modeļa ZH-DS3 detalizētā specifikācija
|
Jauda |
10-75klb |
Materiāls |
Leģētais tērauds |
|
Nominālā jauda (mV/V) |
3.0±0.01 |
Ne{0}}linearitāte |
±0,03% FS |
|
Histerēze |
±0,05% FS |
Atkārtojamība |
±0,02% FS |
|
Slīdēšana (30 minūtes) |
±0,03% FS |
Nulles bilance |
±1,00%FS |
|
Temperatūras ietekme uz nulli |
±0,03%FS/10 grādi |
Temperatūras ietekme uz izvadi |
±0,03%FS/10 grādi |
|
Ieejas pretestība (Ω) |
700±10 Vai pielāgots pēc pieprasījuma |
Izejas pretestība (Ω) |
700±5 |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 5000MΩ |
Uzbudinājuma spriegums |
5 V–10 V (līdzstrāva) |
|
Kompensēts temperatūras diapazons |
-10~+50 grādi |
Darba temperatūras diapazons |
-20~+60 grādi |
|
Droša pārslodze |
120% FS |
Pārraušanas iekraušana |
150% FS |
|
Kabelis |
Φ6 X 10M Vai pielāgots pēc pieprasījuma |
Kabeļa krāsas kods |
Ievade: sarkans+melns- Izvade: zaļš+balts- |

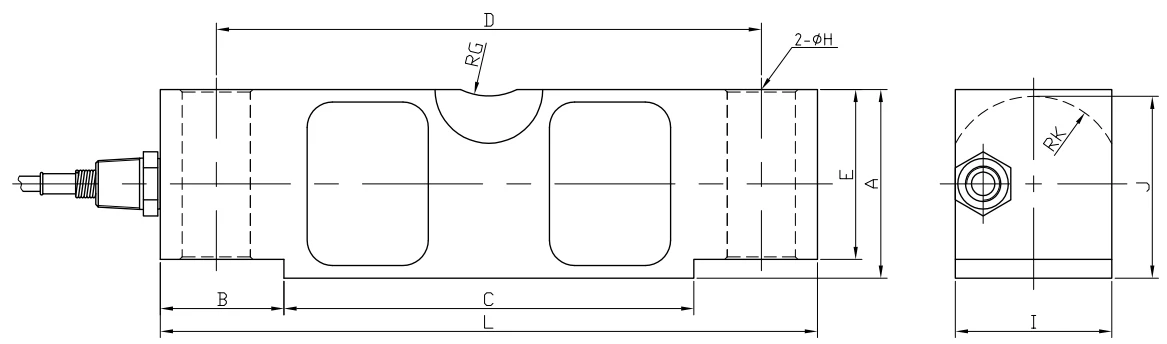

Kontūras diagramma
Konkrētu izmēru tabula
|
Nominālā slodze (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
